Ottiche a led per lanterne semaforiche LED

DATI TECNICI

Dati tecnici dei moduli a LED
Lanterna	ø 210 mm.	ø 300 mm.
Intensita' della luce	Rosso > 400 cd Giallo > 400 cd Verde > 400 cd Bianco > 400 cd	Rosso > 400 cd Giallo > 400 cd Verde > 400 cd
Dimmer opzionale	Diurno 230V 100%; Notturno 160V <50%
Colore	Rosso / Giallo / Verde / Bianco
Tipo Led	LUXWON High Flux
Tensione funzionamento	190 - 265V 45 - 55 Hz 12V ac-dc 24V ac-dc
Consumo	< 15W
EMC	EN 50293 : class B
Fattore potenza	> 0.9
Range di temperatura	-40 +60°C
Umidita' relativa	< 95%
Grado di protezione	En 60529 : IP65
Materiale delle lenti / involucro	Policarbonato
Peso	< 1.0 Kg.	< 1.5 Kg.
Dimensioni	ø 210 x 100.2 mm.	ø 300 x 132.4 mm.

RISULTATI

SP/L3 Risultati delle prove di conformita' eseguite presso laboratori accreditati
PARAMETRO	ø 210 mm.				ø 300 mm.			NORMA
	Verde	Giallo	Rosso	Bianco	Verde	Giallo	Rosso
Intensita' luminosa	623 cd	315 cd	762 cd	463 cd	910 cd	402 cd	1050 cd	EN 12368
Classe di intensita'	B 3/2	B 2/2	B 3/2	B 3/2	B 3/2	B 2/2	B 3/2	EN 12368
Distr. intensita' luminosa	W				W			EN 12368
Uniformita' di luminanza	> 1:10				> 1:10			EN 12368
Classe segnale fantasma	5	4	5	3	5	4	5	EN 12368
Coordinate tricromatiche	x=0.073 y=0.572	x=0.594 y=0.405	x=0.704 y=0.295	x=0.319 y=0.314	x=0.085 y=0.590	x=0.599 y=0.400	x=0.706 y=0.293	EN 12368
Classe ambientale	A - B - C				A - B - C			EN 12368
Grado di protezione	IP 55				IP 55			EN 60529
Resistenza all'impatto	IR3 (AC3)				IR3 (AC3)			EN 12368
Resistenza alle vibrazioni	Conforme				Conforme			EN 12368
Classe di isolamento	Classe II				Classe II			EN 60598-2-3

SF3 MODULO OTTICO

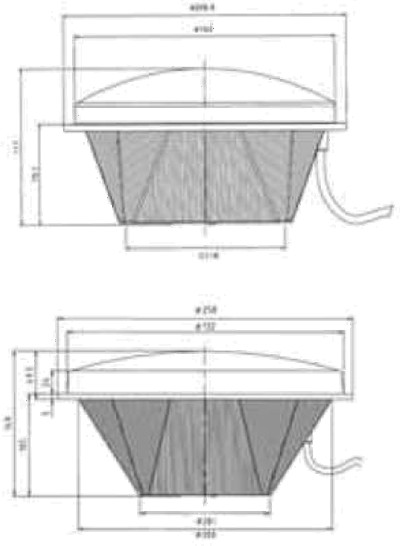

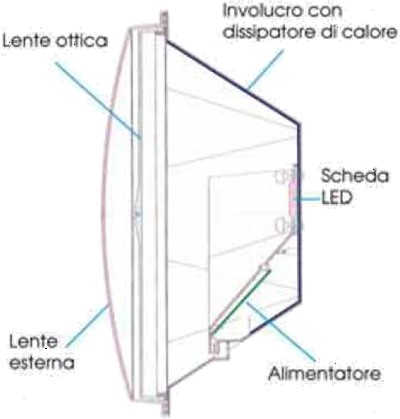

Dimensioni	Struttura
